FA306A型并條機
發布時間：2012-09-20

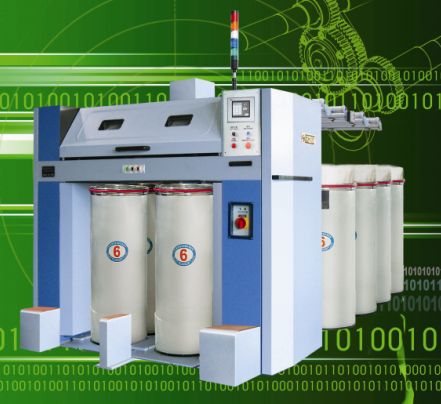

FA306A型并條機
新款FA306A型并條機是吸收了國內外同類產品的先進技術并結合國內棉紡工藝特點設計的新一代并條機，本機是保留了FA306系列手搖變化牽伸工藝的優點，繼承我公司牽伸部件的優點，改良出條方向，適應高速生產的新型并條機。采用三上三下壓力棒加導向上羅拉雙區曲線牽伸機構，適用于20-76mm的棉、棉型化纖及中長纖維的純紡與混紡，各紡紗品種末并條干均能獲得高質量的棉條。
.jpg)
傳動采用全封閉油浴齒輪箱，重量變換齒輪裝于車頭箱內，搖動手柄即可調整重量變換和牽伸倍數，方便可靠。前壓輥增設多檔變位裝置，適紡多種纖維。搖架加壓采用新型結構，彈簧選料合理，壓力不需要調節，提高了加壓的穩定性和可靠性。采用全新結構的導條架設計，雙臂支撐傳動平穩。本機為適應不同紡紗需要，可對各處張力進行調節；電氣采用PLC機控制提高控制系統的可靠性，選用變頻調速及觸摸屏技術，實現人機對話，操作更方便。配有穩定可靠的自動換筒裝置，設有定向停車裝置、缺預備筒檢測和送筒到位檢測裝置，大大降低了勞動強度。
車頭傳動齒輪箱采用手搖式排擋變換齒輪結構，冠牙和輕重牙齒輪全部封閉于油浴齒輪箱中，適于高速。在箱體外側設置兩個搖柄和記數盤，旋轉搖柄可調節箱體內兩組齒輪的相對位置達到變速傳動，同時帶動記數盤轉動，顯示箱體內兩組齒輪的實際嚙合情況，改變了以往拆裝輕重齒輪，調整棉條重量偏差的方式，減少了機下變換齒輪的數量，既經濟又方便。箱體外側還有固定中心距的一對階段牙齒輪，另有6對階段牙齒輪做大幅度調整總牽伸倍數用，可使總牽伸倍數達到4.013～13.556倍，滿足紡紗工藝需要。由數控加工中心一次定位加工的車頭、車尾齒輪箱體，可確保軸與軸、孔與孔之間的相對位置、平行度、對稱度、垂直度精確，配用精密齒輪和進口軸承組裝的齒輪箱，在油浴潤滑狀態下，高速運轉平穩可靠，長期耐用。
牽伸采用三上三下壓力棒加導向上羅拉牽伸型式，棉網先經后區予牽伸，然后進入主牽伸區，防積塵式壓力棒在主牽伸區內起加強控制浮游纖維的作用，纖維在壓力棒的有效控制下，可極大的提高不同品質纖維的均勻度、伸直度、平行度，提高了牽伸質量，為后道工序獲得優良品質的成紗創造了必要條件。下羅拉均有螺旋形溝槽，有利于對纖維的控制。下羅拉采用優質特種合金鋼材料，進口意大利軋齒機加工，經過美國液體擠壓拋磨機拋光處理，其表面硬度、精度、光潔度、幾何工藝尺寸及內部韌性等機械性能達到最佳狀態.光潔不掛纖維。采用滾針軸承，運轉平穩，并裝有油嘴，潤滑方便。
上羅拉加壓為彈簧加壓或選用氣動加壓兩種方式，新結構高剛性彈簧搖架，采用高強度厚鋼板，強撐檔，彈簧選料優質，制造精良，加壓可靠，壓力不需調節，使用壽命長。
為適應不同紡紗需要，可對各處張力進行調節。多檔變換的前張力調節機構設置于車頭齒輪箱內，其前張力范圍在1.06－1.0175以?xún)?nèi)可調。用戶可根據棉紡工藝的新技術要求，對專門設置的傳動機構進行調節，適應不同紡紗原料和不同條件的紡紗要求，大大拓展了品種適應性。
真空吸塵由電機、風翼輪、棉箱、風道等組成。上吸風通道由車面后部風道，通過車尾齒輪箱后部風道，插入上橫梁風道，直通上部清潔罩的兩個吸風口，下吸風在車面后部，風道上方直開兩處吸風口。
上清潔采用回轉絨布揩拭上羅拉，絨布上的花衣經清潔梳集攏后，由上吸風口吸入棉箱，下清潔為單皮圈往復擺動揩拭羅拉，花衣經下吸風口吸入棉箱，有效的除去棉條中的雜塵，風道布局合理，風量可調，任何雜塵飛絮的產生和積聚處都可有效清理。用戶根據紡織工藝需要也可選用金屬鋼棒清潔裝置。
以適應新工藝設計的全新結構導條架性能優良，導條傳動采用平皮帶傳動型式，整體外形采用全鋁合金框架結構，外觀精美大方、張力調節方便。分條器排布合理。雙臂支撐導條輥，可平穩運轉。喂入條筒規格系列化。光電檢測斷條靈敏可靠。
電氣采用ＰＬＣ機控制，提高控制系統的可靠性。使用變頻調速升降平穩，調速方便。使用觸摸屏技術，真正實現人機對話，可進行班次、定長的設定，可顯示當前班次、各班產量、總產量、速度等內容。還設有故障顯示功能，便于迅速排除故障，提高機器運轉率。
主要技術規格
適紡纖維長度：22-76mm
眼數：2
輸出速度：2.47-10 m/s(200-600m/min)
牽伸方式：三上三下壓力棒加導向上羅拉雙區曲線牽伸。
總牽伸倍數：4.013-13.556倍
加壓型式：搖架彈簧加壓或選用氣動加壓裝置。
清潔方式：上清潔采用回轉絨布揩試上羅拉，下清潔為單皮圈往復擺動揩試羅拉，花衣經吸風口吸入棉箱。
喂入根數：4-8根
條筒規格：(mm)
喂入直徑 Φ400、Ф500、Ф600、Ф800、Ф900、Ф1000 高1100
輸出直徑 Ф300、Ф350、Ф400、Ф500 高1100、900
喂入方式：高架積極喂入
換筒方式：?jiǎn)为?dú)電機帶動鏈條推桿，推出滿筒同時喂入空筒。
電機：主電機 380V 3.5/0.8KW 4P/16P
吸風電機 380V 0.75KW
換筒電機 380V 0.25KW 910r/min
傳動方式：封閉式傳動，高速齒輪油浴，采用進口軸承。
制動：采用電解電容剎車（非變頻）或變頻制動（變頻）。
自停型式：光電自停，微動開關自停。
主機外型尺寸：2020×800×1795（mm）
重量：約2150kg（凈重）
