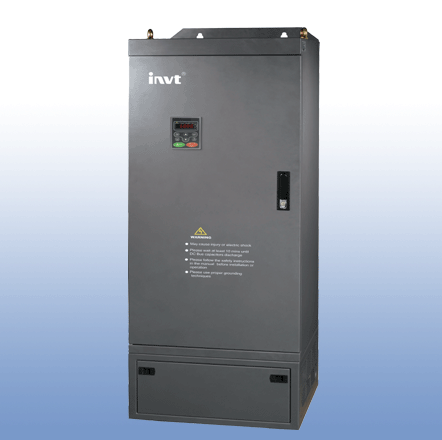

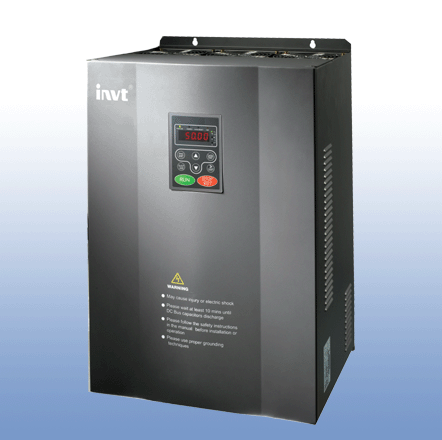

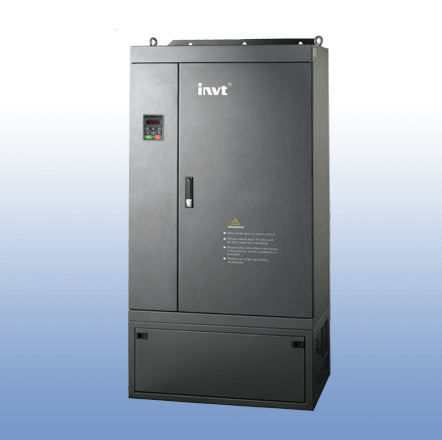

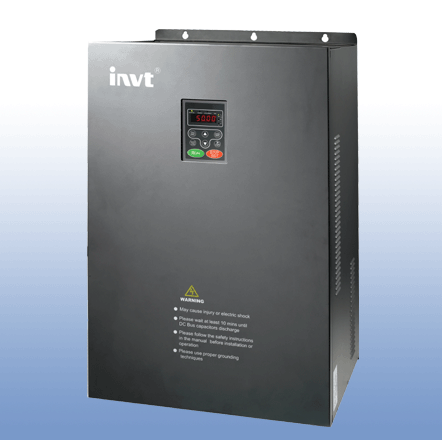

一、真正的矢量控制 　　CHE系列變頻器采用DSP控制系統，完成真正的無速度傳感器矢量控制（開環矢量控制），與V/F控制相比，矢量控制有更大的優越性。 二、經濟型結構　　CH E系列變頻器為簡易型變頻器，主要面向配套客戶，能滿足大部分客戶的功能需求 三、主要技術參數 1、輸出頻率范圍：0.00~600.00Hz 2、速度控制方式：無PG矢量控制（SVC）、V/F控制 3、指令通道方式：操作面板、端子控制、遠程通訊控制 4、頻率給定方式：數字鍵盤給定、模擬量給定（電流、電壓信號）、遠程通訊給定、多段速給定、PID閉環給定等。 5、起動轉矩大：0.5Hz/150% (SVC) 6、載波頻率范圍：1.0K～15.0KHz； 7、速度控制精度：±0.5%最高速度 (SVC)； 8、自動電壓調整（AVR）：當電網電壓變化時，能自動保持輸出電壓恒定 9、自動限流：能限制電機電流的最大值，從而可靠地保護變頻器和電機 10、擺頻控制：多種三角波頻率曲線，滿足紡織行業的個性化需求 11、多功能QUICK/JOG鍵：可做多功能按鍵使用，滿足用戶的多種應用要求 12、所有的輸入、輸出端子皆為可編程的，方便用戶的使用 四、 標準接線圖 五、CHE變頻器系列 詳見http://www.invt.com.cn/productlist.asp?id=18 六、可靠性設計 1、全系列獨立風道設計 　　全系列獨立風道 　　散熱器安裝方式為柜體內、柜體外可選，風扇更換方便，變頻器維護簡單 　　極大提高了變頻器在紡織、印染、化纖、造紙、拉絲、水泥制造等行業不同的應用環境下長期運行的可靠性 2、寬電網電壓設計 　　電網輸入電壓在-15%~15%，變頻器可安全運行，用戶無須其他處理 3、7.5KW以上CHE系列變頻器標準配備直流電抗器 　　提高輸出側功率因數 　　提高整機效率及熱穩定 　　有效消除輸入側的高次諧波對變頻器的影響，減少對外圍的干擾 4、安全自檢功能 　　變頻器上電，系統對軟、硬件進行完備的安全自檢 　　系統對功能參數的修改及設置進行安全的鉗制，防止用戶對功能參數的誤設置 5、超強的保護功能 　　為用戶提供多達20多種的故障保護功能，可實現從變頻器到電機、到外圍設備的全方位保護 　　提供故障自動復位功能，方便常規故障的自動排除 　　內置雷擊過流保護裝置，有效提高對于感應雷的自我保護功能 6、標準的制造平臺 　　具有防靜電、防腐蝕、防粉塵的三防漆處理工藝 　　專業化流水生產線 　　嚴格的生產管理制度 功能模塊名稱 功能說明 獨立外引鍵盤 實現本機鍵盤與外引鍵盤的雙重控制及變頻器運行狀態的監視 LED外引鍵盤：為簡易型鍵盤，可實現本機鍵盤的所有功能 LCD外引鍵盤：提供中文顯示，并且內嵌參數快速拷貝功能 串行通訊功能 提供RS485物理通訊接口 內嵌MODBUS RTU和ASCⅡ兩種通訊模式 端子功能 提供豐富的端子控制功能供用戶自由選擇
