混合式步進電機系列110BYGH
發布時間：2012-04-10
產品名稱：混合式步行電機
產品型號：110BYGH
使用材料：-
產品規格：-
所屬分類：混合式步進電機系列
文檔下載：點擊下載PDF文件110BYGH
產品簡介：
HYBRIDSTEPPINGMOTOR(混合式步進電機)
GeneralSpecifications(詳細說明)：
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技術數據):
| 電機型號 Model |
步矩角 Step angle (º) |
機身長 Motor Length L(mm) |
相電壓 Rated voltage (V) |
相電流 Rated Current (A) |
相電阻 Phase Resistance (Ω) |
相電感 Phase Inductance (mH) |
靜轉矩 Holding Torque (N.cm) |
引線數 Lead Wire (NO.) |
轉動慣量 Rotor Inertia (kg.cm²) |
定位力矩 Detent Torque (Kg.cm) |
重量 Motor weight (kg) |
| 110BYGH99-001 | 1.8 | 99 | 4.95 | 5.5 | 0.9 | 12 | 11.2 | 4 | 5.5 | 3 | 5 |
| 110BYGH150-001 | 1.8 | 150 | 5.44 | 6.8 | 0.8 | 12 | 21 | 4 | 10.9 | 8.4 | 8.4 |
| 110BYGH165-001 | 1.8 | 165 | 4.8 | 6.0 | 0.8 | 14 | 24 | 4 | 12.5 | 9.5 | 9.5 |
| 110BYGH201-001 | 1.8 | 201 | 5.36 | 8 | 0.67 | 12 | 28 | 4 | 16.2 | 11.7 | 11.7 |
*以上僅為代表產品，派生產品可根據客戶要求制作

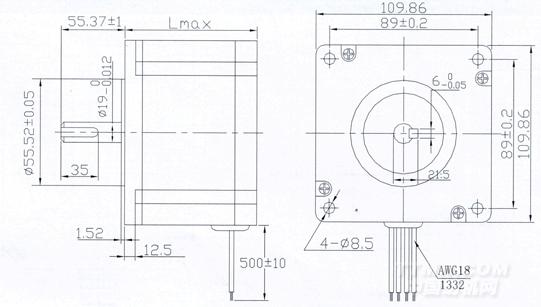

Mechanical Dimensions(外型圖)
.jpg)

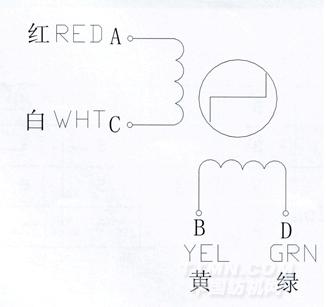

Wiring diagram(接線圖):
.jpg)
