混合式步進電機系列86BYGH
發布時間：2012-04-10
產品名稱：混合式步行電機
產品型號：86BYGH
使用材料：-
產品規格：-
所屬分類：混合式步進電機系列
文檔下載：點擊下載PDF文件86BYGH
產品簡介：
HYBRIDSTEPPINGMOTOR(混合式步進電機)
GeneralSpecifications(詳細說明)：
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技術數據):
| 電機型號 Model |
步矩角 Step angle (º) |
機身長 Motor Length L(mm) |
相電壓 Rated voltage (V) |
相電流 Rated Current (A) |
相電阻 Phase Resistance (Ω) |
相電感 Phase Inductance (mH) |
靜轉矩 Holding Torque (N.cm) |
引線數 Lead Wire (NO.) |
轉動慣量 Rotor Inertia (kg.cm²) |
定位力矩 Detent Torque (Kg.cm) |
重量 Motor weight (kg) |
| 86BYGH450A-001-XX | 1.8 | 66 | 4 | 2 | 2 | 6 | 2.3 | 6 | 0.66 | 0.85 | 1.6 |
| 86BYGH450B-001 | 1.8 | 97 | 6.27 | 1.65 | 3.8 | 24 | 5.2 | 4 | 1.2 | 1.3 | 2.5 |
| 86BYGH450B-002-01 | 1.8 | 97 | 3.9 | 3 | 1.3 | 7.5 | 5.1 | 4 | 1.2 | 1.3 | 2.5 |
| 86BYGH450B-003-04 | 1.8 | 97 | 3.2 | 4 | 0.8 | 5.2 | 5.4 | 4 | 1.2 | 1.3 | 2.5 |
| 86BYGH450C-001-XX | 1.8 | 129 | 6 | 4 | 1.5 | 6 | 7.6 | 6 | 1.8 | 2.3 | 3.6 |
*以上僅為代表產品，派生產品可根據客戶要求制作
Mechanical Dimensions(外型圖)
.jpg)
Wiring diagram(接線圖):
.jpg)

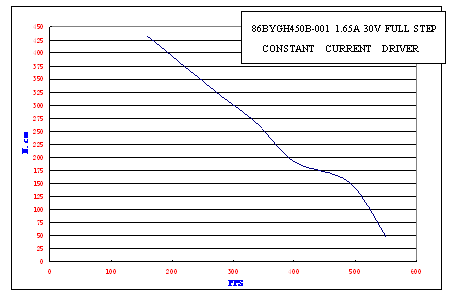

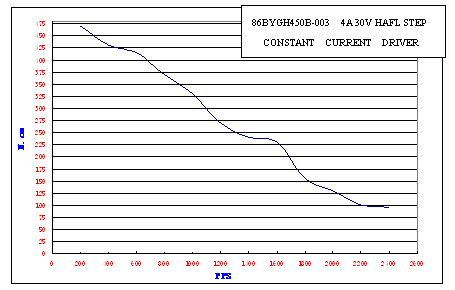

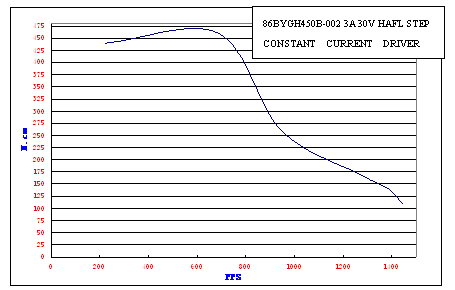

Pulse-torque Characteristics (矩頻特性)
.gif)
