混合式步進電機系列57BYGH350
發布時間：2012-04-10
產品名稱：混合式步行電機
產品型號：57BYGH350
使用材料：-
產品規格：-
所屬分類：混合式步進電機系列
文檔下載：點擊下載PDF文件57BYGH350
產品簡介：
HYBRIDSTEPPINGMOTOR(混合式步進電機)
GeneralSpecifications(詳細說明)：
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VACforoneminute
ElectricalSpecifications(技術數據):
| 電機型號 Model |
步矩角 Step angle (º) |
機身長 Motor Length L(mm) |
相電壓 Rated voltage (V) |
相電流 Rated Current (A) |
相電阻 Phase Resistance (Ω) |
相電感 Phase Inductance (mH) |
靜轉矩 Holding Torque (N.m) |
轉動慣量 Rotor Inertia (g.cm²) |
定位力矩 Detent Torque (g.cm) |
重量 Motor weight (kg) |
|
57BYGH350A-001 |
1.2 |
42 | 6.76 | 5.2 | 1.3 | 1.4 | 0.45 | 110 | 300 | 0.45 |
|
57BYGH350B-001 |
1.2 |
56 | 3.92 | 5.6 | 0.7 | 1.7 | 0.9 | 300 | 450 | 0.75 |
|
57BYGH350C-001 |
1.2 |
79 | 4.1 | 5.2 | 0.8 | 1.5 | 1.2 | 480 | 550 | 1.1 |
*以上僅為代表產品，派生產品可根據客戶要求制作

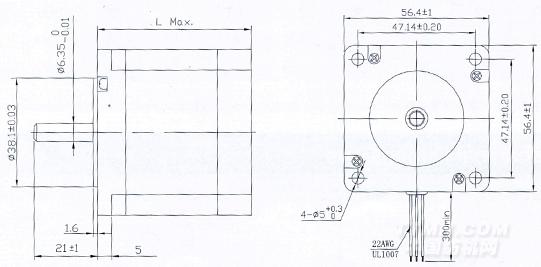

Mechanical Dimensions(外型圖)
.jpg)

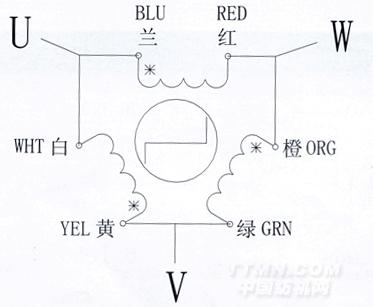

Wiring diagram(接線圖):
.jpg)
